双轨移动式雷达波测流方案
发布时间：
2025-05-15
浏览次数：
动式雷达波测流系统利用两根间距为300mm、直径≥5mm的304不锈钢钢丝绳做导轨，将雷达流速仪、双自流电机、雷达测速控制器、锂电池、无线电台等设备安装在雷达运行车内，雷达运行车通过驱动轮和转向轮悬挂在导轨绳上。通过雷达测速控制系统和无线电台发送测流指令，控制雷达运行车到测流断面垂线位置，测验完毕将实测流速数据发送给系统控制器，系统控制器同时采集水位数据，再将水位、流速等数据发送给流量计算终端，实时计算断面流量，从而实现断面无人值守自动测验。当完成测流后，将雷达运行车开回室内，自动对准充电控制箱进行充电。
系统概述

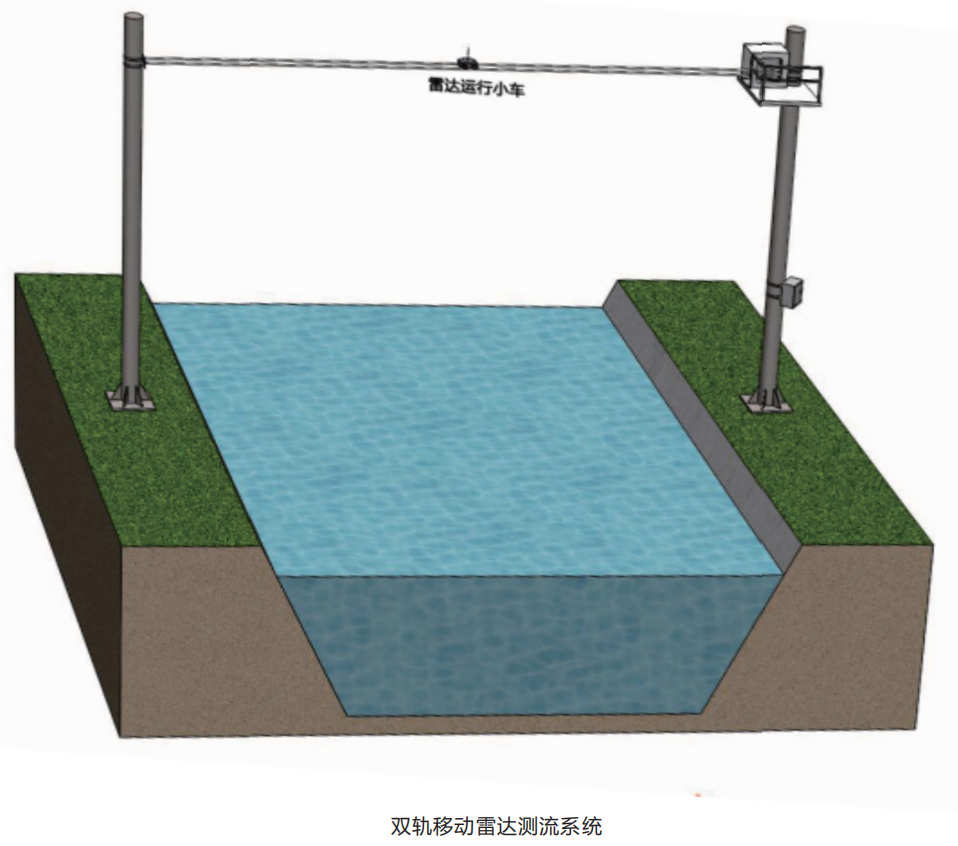

双轨移动式雷达波测流系统利用两根间距为300mm、直径≥5mm的304不锈钢钢丝绳做导轨，将雷达流速仪、双自流电机、雷达测速控制器、锂电池、无线电台等设备安装在雷达运行车内，雷达运行车通过驱动轮和转向轮悬挂在导轨绳上。通过雷达测速控制系统和无线电台发送测流指令，控制雷达运行车到测流断面垂线位置，测验完毕将实测流速数据发送给系统控制器，系统控制器同时采集水位数据，再将水位、流速等数据发送给流量计算终端，实时计算断面流量，从而实现断面无人值守自动测验。当完成测流后，将雷达运行车开回室内，自动对准充电控制箱进行充电。
系统架构
感知层：由雷达流速仪、雷达水位计、雷达运行车、雷达测速控制器无线电台，供电系统。
传输层：由无线电台，遥测终端机，GPRS通讯模块等传输模块组成。
平台层：由云服务平台，实现统一数据监控，数据服务，统一GIS服务。应用层：由中心站管理软件，第三方业务管理平台组成，实现数据分析。
系统应用
