一、产品介绍

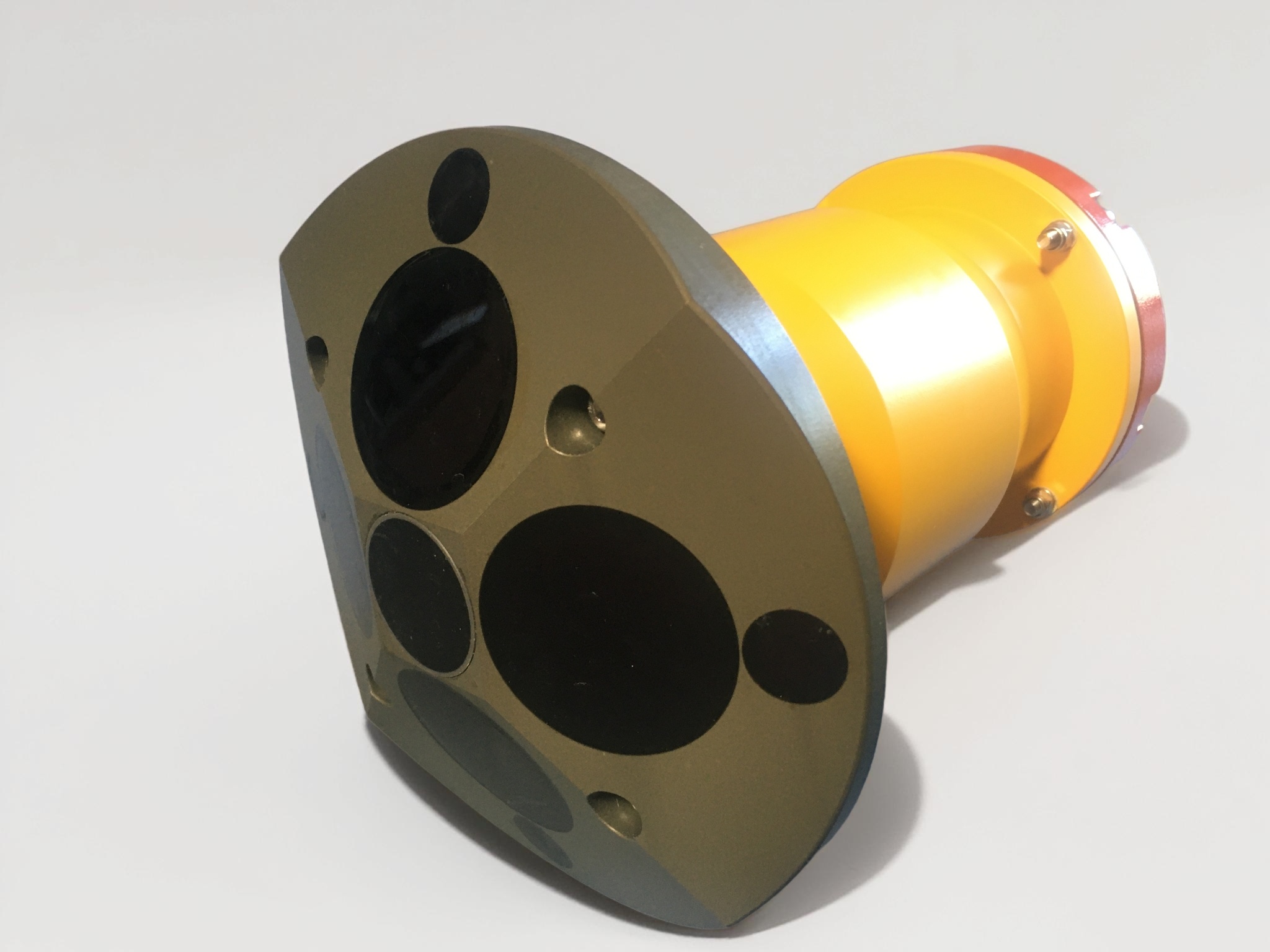

走航式ADCP采用9波束设计，4个是2M测速传感器，4个是0.6M测速传感器;配有600K中央垂直测深波束，共9个换能器。整套系统主要由ADCP、测船、测量软件、电脑、电台、GPS(选配)组成.实时监测计算河流、河口、天然溪流和人工渠道局部流量和总流量。可同时显示航迹，地形，流速剖面，流量分布，流速分层等数据或者图表, 软件及 ADCP具备定层流速测量功能并支持多格式数据处理。支持 ASCII码的文本文件的输出，可用 Excel 打开文件。
二、产品特性
1、本系统为拥有自主知识产权的9波束国产走航式测量系统，软硬件均为自主研发。系统集成国际先进技术，专为中国各地复杂水体（不同含沙量、浑浊度）设计，具备高度适应性。
2、核心技术采用声学传感器双频差分测速，结合中央垂直测深，实现河道多层三维流速精确测量。系统具备超低盲区（≤7厘米）和高速DSP信号处理能力，确保多目标快速跟踪与数据精度。
3、操作简便，通过自研软件仅需4步即可完成测量。系统支持模块化组合，内置锂电池并配备应急电源接口，兼容GPS/北斗定位，并可外接罗经以消除船体磁干扰。凭借“万用”转接法兰盘，可灵活安装于各类测量船体。
4、体积最小、重量最轻的走航式测量设备，便于野外携带，可在0.3至100米水深范围内实现高精度流量测量。
三、技术参数
3.1 剖面流速和剖面深度
（1）最大剖面范围（流速）：100m
（2）最大测量水深：120m
（3）流速精度：0.25%±1mm/s
（4）最大流速范围：±10m/s标准，±20m/s最大
（5）剖面流速分层：170个单元（可选配300单元）
（6）发呯频率：3-18个/s，根据水深自动调整
（7）8个测速工作频率：0.5MHz/1MHz-1.6MHz/3.2MHz
（8）1个中央独立测深波束：500KHz-600KHz
（9）工作模式：宽频，窄频，脉冲相干，双频模式
（10）盲区：0.07m
3.2 硬件参数
（1）传感器：9波束（2组不同频率测速，1个垂直测深）
（2）波束角：20度（开角1.4度）
（3）通讯：RS232/RS422，配无线电台或蓝牙
（4）外壳材质：阳极氧化铝，塞钢工程材料
（5）工作功耗：20w
（6）内置存储卡：8G(可扩展)
3.3 底跟踪
（1）深度范围：0.2m-120m
（2）精度：1.0%±1mm
（3）分辨率：1mm
3.4其他传感器
（1）罗经范围：360°，精度：±2°
（2）倾斜计（纵摇和横摇）：±0.2°－±30°
（3）温度范围：精度±0. 1o C， 分辨率0. 01o C ， 量程-10oC-85oC
3.5软件
（1）配备中文软件，用以实时监测流量，流速和离线数据显示分析，自动生成国家标准报表功能。
（2）选配：GPS或北斗定位仪及外接罗经
3.6 三体船
一体式安装或分体式安装，根据船的固定位置配对应固定板。
